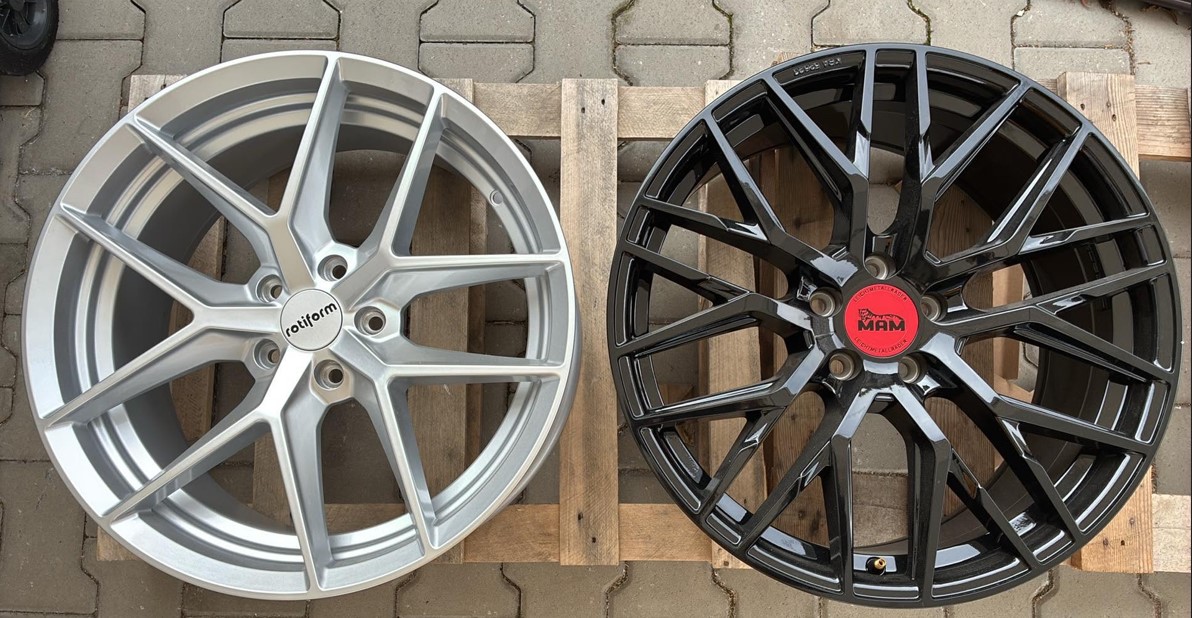

FOTOGRAFIA 1 – DVA DISKY S VÝRAZNE ODLIŠNÝM POČTOM LÚČOV



Ktorý z týchto diskov je pevnejší? Z počtu lúčov samotného to určiť nevieme.

Čo je vlastne lúč disku?

Pri pohľade spredu vnímame lúče predovšetkým ako charakteristický prvok dizajnu. Z konštrukčného pohľadu však nejde iba o dekoratívne spojenie stredu s obvodom kolesa.

Lúč je súčasť nosnej štruktúry, ktorá prepája stredovú časť kolesa s ráfikom. Podieľa sa tak na prenose zaťažení medzi časťou kolesa nesúcou pneumatiku a časťou, ktorou je koleso pripojené k vozidlu.

Preto nie je dôležité iba to, koľko lúčov na kolese napočítame. Každý lúč má vlastnú:

• šírku a hrúbku,
• prierez,
• priestorové zakrivenie,
• zadný profil,
• prechod do ráfika,
• prechod do stredovej časti kolesa,
• a polomery, ktorými sú tieto oblasti navzájom spojené.

Prečo môže päť lúčov stačiť, keď iný disk ich má desať?

Predstavme si dva extrémne jednoduché príklady.

Prvý disk má päť širokých a robustných lúčov. Druhý má desať podstatne subtílnejších lúčov.

Z čísla päť alebo desať ešte nevieme, ako sa bude jedna ani druhá konštrukcia správať pri zaťažení.

Väčší počet lúčov síce znamená viac ciest medzi ráfikom a stredom, ale zároveň môžu byť jednotlivé lúče užšie, tenšie alebo geometricky úplne inak tvarované. Naopak, menší počet lúčov môže byť kompenzovaný ich väčším prierezom alebo odlišnou konštrukciou.

Prečo lúč nemá všade rovnakú hrúbku a šírku?

Ak by lúč plnil iba úlohu jednoduchej spojovacej priečky, mohlo by sa zdať logické vyrobiť ho s rovnakým prierezom po celej dĺžke.

Zaťaženie a napätie však nie sú v každej jeho oblasti rovnaké.

Konštruktér preto môže pracovať so šírkou, hrúbkou, zakrivením a prierezom lúča tak, aby materiál využil čo najefektívnejšie.

Dobrým príkladom je experimentálne overená štúdia z roku 2023, ktorá pri optimalizácii hliníkového kolesa použila práve šírku a hrúbku lúča ako konštrukčné premenné. Optimalizovaný variant dokázal oproti východiskovému návrhu znížiť maximálne hlavné napätie približne o 20 % a zároveň znížiť hmotnosť približne o 3 %.

Nejde o univerzálne percentá platné pre všetky disky. Výsledok sa týka konkrétneho skúmaného kolesa. Dôležitý je však samotný princíp: zmenou geometrie možno súčasne ovplyvniť napätie aj hmotnosť konštrukcie.

Prečo sú korene lúčov mohutné a prechody zaoblené?

Zaujímavá časť lúča sa často nachádza práve tam, kde ju pri pohľade spredu takmer nevnímame: pri jeho napojení na stred kolesa a na ráfik.

Ostré alebo nevhodne navrhnuté geometrické prechody môžu vytvárať oblasti so zvýšenou koncentráciou napätia. Preto konštruktéri pracujú s tvarom koreňa lúča a s prechodovými polomermi medzi jednotlivými časťami kolesa.

Výskum geometrickej optimalizácie hliníkových kolies preto medzi významné konštrukčné parametre zaraďuje nielen samotný profil lúča, ale aj geometriu jeho prechodov a oblasti stredu.

Spredu vidíme dizajn. Zozadu začneme vidieť konštrukciu.

Otočenie hliníkového disku je veľmi dobrý spôsob, ako pochopiť rozdiel medzi vizuálnym dojmom a skutočnou konštrukciou.

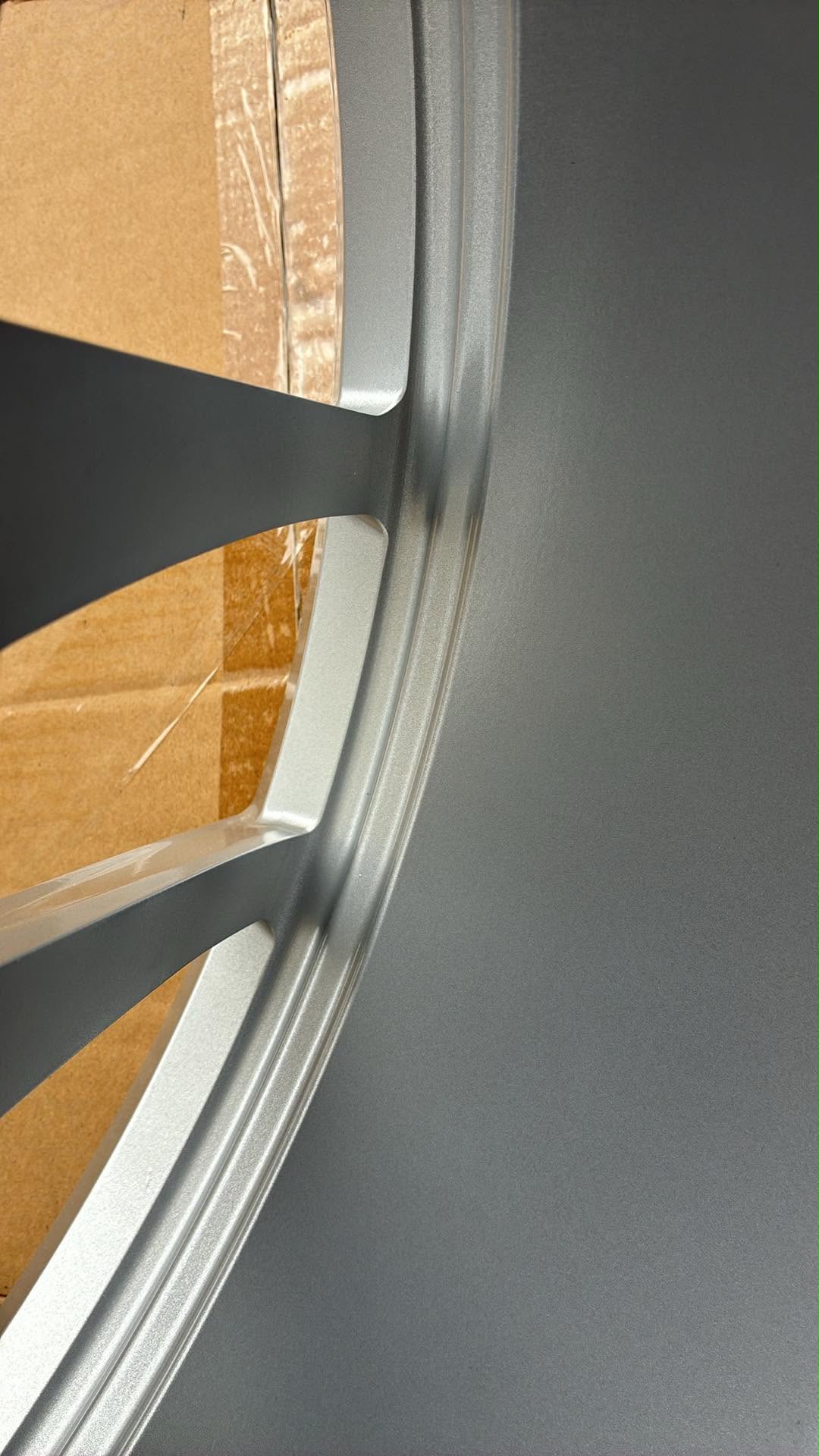

Lúč, ktorý spredu pôsobí ako mohutný kus hliníka, môže byť zo zadnej strany profilovaný, vybraný alebo môže výrazne meniť svoju hrúbku.

Prečo sú lúče zozadu často vybrané?

Táto otázka nás privádza k jednému zo základných princípov konštrukcie moderného kolesa:

Materiál na mieste, kde neprináša zodpovedajúci konštrukčný prínos, znamená hmotnosť navyše. Preto môžeme na zadnej strane lúčov vidieť dutiny, vybrania a meniace sa prierezy.

To však neznamená, že každé vybranie je automaticky výhodné alebo že odobratím materiálu disk zosilnie. Rozhoduje konkrétna geometria celého kolesa.

Veľmi dobrým dôkazom je výskum publikovaný v roku 2026. Pri konkrétnom hliníkovom kolese optimalizácia geometrie znížila hmotnosť približne o 6,2 %, pričom súčasne znížila maximálne napätia v kritických oblastiach lúčov a stredu a zvýšila vypočítanú únavovú životnosť. Výsledný návrh bol následne overovaný aj skúškami kolesa.

Opäť nejde o návod, že každý disk možno odľahčiť o rovnaké percento. Ukazuje to niečo dôležitejšie: viac materiálu samo osebe nie je zárukou lepšej konštrukcie.

Znamená masívnejší disk automaticky pevnejší disk?

Nie. A pri tejto otázke je užitočné rozlíšiť tri pojmy, ktoré sa v bežnej reči často zamieňajú.

Koleso pritom počas prevádzky nezažije iba jeden statický stav zaťaženia. Zaťaženie sa pri otáčaní, zatáčaní, brzdení a prejazde nerovností neustále mení a opakuje.

Preto sa pri vývoji kolies sleduje okrem iného aj ich správanie pri cyklickom ohybovom a radiálnom zaťažovaní.

Prečo teda existujú 5-lúčové, 10-lúčové aj viaclúčové disky?

Pretože požadované vlastnosti kolesa možno dosiahnuť rôznymi konštrukčnými cestami.

Konštruktér môže pracovať napríklad s:

• menším počtom robustnejších lúčov,
• väčším počtom subtílnejších lúčov,
• rozdvojenými lúčmi,
• sieťovou geometriou,
• alebo plnšie pôsobiacou nosnou štruktúrou.

Každá z týchto architektúr vytvára iné možnosti pre rozloženie materiálu, tuhosť, hmotnosť, priestor pre brzdu, výrobu aj výsledný vzhľad.

Počet lúčov je teda konštrukčná a dizajnová premenná, nie jednoduchý ukazovateľ kvality.

A čo takmer plné disky moderných elektromobilov?

Tu je vizuálny odhad pevnosti ešte zradnejší.

Moderné koleso môže mať pri pohľade spredu veľmi veľkú zakrytú plochu. To však automaticky neznamená, že celá táto plocha je potrebná a dimenzovaná na prenos mechanického zaťaženia.

Časť geometrie alebo samostatných prvkov môže riešiť napríklad aerodynamiku kolesa. Pohľadová plocha preto nemusí byť totožná s jeho rozhodujúcou nosnou štruktúrou.

Konflikt medzi aerodynamikou kolesa a potrebou odvádzať teplo od bŕzd rozoberáme samostatne v článku Prečo nie sú disky úplne plné, keď by to zlepšilo aerodynamiku auta?

Prečo teda nemôžeme pevnosť disku odhadovať pohľadom?

Pretože vidíme iba vonkajší výsledok konštrukcie.

Nevidíme rozloženie napätí. Nevidíme kritické oblasti pri jednotlivých režimoch zaťaženia. Nevidíme únavovú životnosť. A často nevidíme ani skutočný prierez lúča zo zadnej strany.

Rovnako nepoznáme všetky vlastnosti materiálu, tepelného spracovania a výrobného procesu iba podľa vzhľadu hotového kolesa.

Preto nemožno zodpovedne tvrdiť:

• „má veľa lúčov, takže je pevný“,
• „je ťažký, takže musí byť pevný“,
• „má mohutné lúče, takže vydrží viac“,
• ani „je ľahký, takže musí byť slabší“.

Ako sa teda overuje, či je konkrétna konštrukcia dostatočná?

Návrh kolesa možno analyzovať výpočtami a numerickými simuláciami, ale výslednú konštrukciu je potrebné hodnotiť podľa príslušných skúšobných požiadaviek.

Práve skúšky ukazujú, či konkrétna kombinácia geometrie, materiálu a výrobného procesu dosiahla požadované vlastnosti.

Podrobnejšie sme túto hranicu medzi dojmom a skutočným technickým overením rozobrali v článku Čo znamená bezpečné koleso a ako sa bezpečnosť diskov skutočne overuje .

Prečo teda viac lúčov neznamená automaticky pevnejší disk?

Pretože moderné koleso nie je súbor rovnakých priečok, pri ktorých by sme mohli jednoducho povedať: čím ich je viac, tým viac zaťaženia unesú.

Je to priestorová nosná štruktúra, v ktorej rozhoduje celý návrh.

Práve preto môže dobre optimalizovaná geometria v konkrétnom prípade dosiahnuť nižšiu hmotnosť a zároveň priaznivejšie mechanické vlastnosti než menej efektívne rozloženie väčšieho množstva materiálu.

A práve toto je jeden zo základných princípov anatómie moderného disku.

Časté otázky

Je disk s 10 lúčmi pevnejší ako disk s 5 lúčmi?

Nie je možné to určiť iba podľa počtu lúčov. Rozhoduje ich prierez, hrúbka, tvar, napojenie na stred a ráfik, rozloženie materiálu a celková konštrukcia kolesa. Päť vhodne navrhnutých lúčov preto nemusí znamenať slabšiu konštrukciu než desať lúčov.

Prečo sú lúče disku zozadu vybrané?

Jedným z dôvodov môže byť efektívnejšie rozloženie materiálu a zníženie hmotnosti. Konkrétne vybranie však musí byť súčasťou navrhnutej geometrie – samotné odobratie materiálu automaticky neznamená lepšiu konštrukciu.

Prečo sú lúče pri strede často hrubšie alebo zaoblené?

Oblasť napojenia lúča na stred je významnou súčasťou prenosu zaťaženia. Tvar a prechodové polomery ovplyvňujú lokálne rozloženie napätí, preto tu konštrukcia často vyzerá inak než v strednej časti lúča.

Znamená ťažší disk automaticky pevnejší disk?

Nie. Hmotnosť sama osebe nehovorí, ako efektívne je materiál rozložený ani aké napätia vznikajú v kritických oblastiach. Geometrickou optimalizáciou možno v konkrétnych prípadoch znížiť hmotnosť a zároveň zlepšiť mechanické vlastnosti.

Sú takmer plné disky elektromobilov pevnejšie?

Nie nevyhnutne. Väčšia pohľadová plocha nemusí znamenať väčšie množstvo nosného materiálu. Časť geometrie moderných kolies môže byť navrhnutá aj kvôli aerodynamike. Pevnosť konkrétneho kolesa nemožno určiť iba podľa toho, ako plno pôsobí pri pohľade spredu.
