Na ktorú časť disku sa pozeráme?

Pri pohľade spredu vnímame stred disku predovšetkým ako miesto, z ktorého vychádzajú lúče a v ktorom sa nachádzajú otvory pre skrutky alebo matice.

Po otočení kolesa však uvidíme jeho ďalšiu zásadnú úlohu. Práve zadná strana stredu vytvára montážne rozhranie medzi kolesom a vozidlom.

Nájdeme tu stredový otvor, otvory upevňovacích prvkov, funkčné dosadacie plochy a podľa konkrétnej konštrukcie aj rôzne kapsy, vybrania a prechody smerujúce ku koreňom lúčov.

Rovnaká úloha, dve rozdielne konštrukcie

Nasledujúce fotografie zobrazujú dva reálne hliníkové disky. Oba musia vyriešiť rovnakú základnú úlohu – vytvoriť funkčné spojenie medzi kolesom a vozidlom. Ich zadná geometria je však na prvý pohľad výrazne odlišná.

Prečo nie je zadná strana stredu jednoducho rovná platňa?

Intuitívne by sa mohlo zdať, že keď koleso dosadá na náboj vozidla, najjednoduchším riešením bude vytvoriť čo najväčšiu súvislú rovnú plochu.

Konštrukcia však nemusí využívať každý štvorcový centimeter zadnej strany stredu rovnakým spôsobom. Potrebuje vytvoriť správne navrhnuté montážne rozhranie, zachovať potrebnú nosnú geometriu a súčasne nemusí ponechať plnú hrúbku materiálu všade medzi týmito funkčnými oblasťami.

Prečo sú medzi otvormi skrutiek kapsy?

Tu už poznáme jeden veľmi konkrétny dôvod: zníženie hmotnosti.

V odbornej patentovej dokumentácii výrobcov kolies sa používa priamo označenie lightener pockets – teda odľahčovacie kapsy. Ide o oblasti stredu kolesa, v ktorých bola hmota odstránená alebo zredukovaná. Takéto kapsy môžu byť umiestnené napríklad medzi susednými otvormi upevňovacích prvkov.

Zmysel je ľahko pochopiteľný. Ak konštrukcia na určitom mieste nepotrebuje plný objem materiálu, jeho ponechanie by znamenalo dodatočnú hmotnosť.

Rovnaký princíp sme videli už pri lúčoch. Aj tam môže byť materiál zo zadnej strany cielene odobratý a prierez sa môže meniť podľa požadovanej nosnej funkcie.

Podrobnejšie: Znamená viac lúčov pevnejší disk? Prečo majú kolesá rôzny počet lúčov .

Prečo teda väčšia dosadacia plocha neznamená automaticky lepší disk?

Pretože samotná veľkosť viditeľnej kontaktnej plochy nie je ukazovateľom kvality celého kolesa.

Montážne rozhranie musí mať geometriu a plochy potrebné pre správne spojenie s vozidlom. Súčasne však neplatí, že každé voľné miesto medzi upevňovacími otvormi musí byť automaticky súčasťou maximálne veľkej súvislej dosadacej plochy.

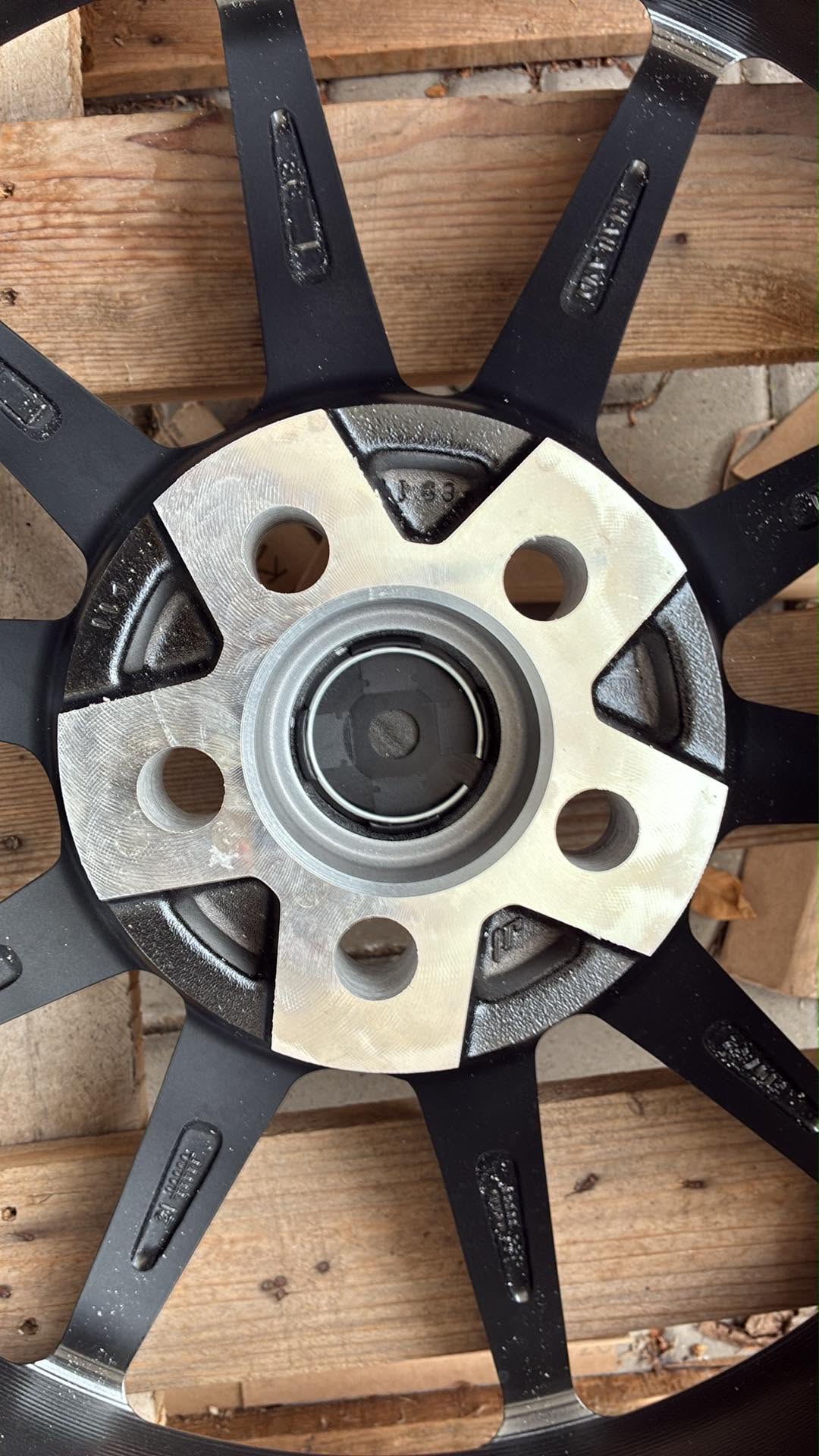

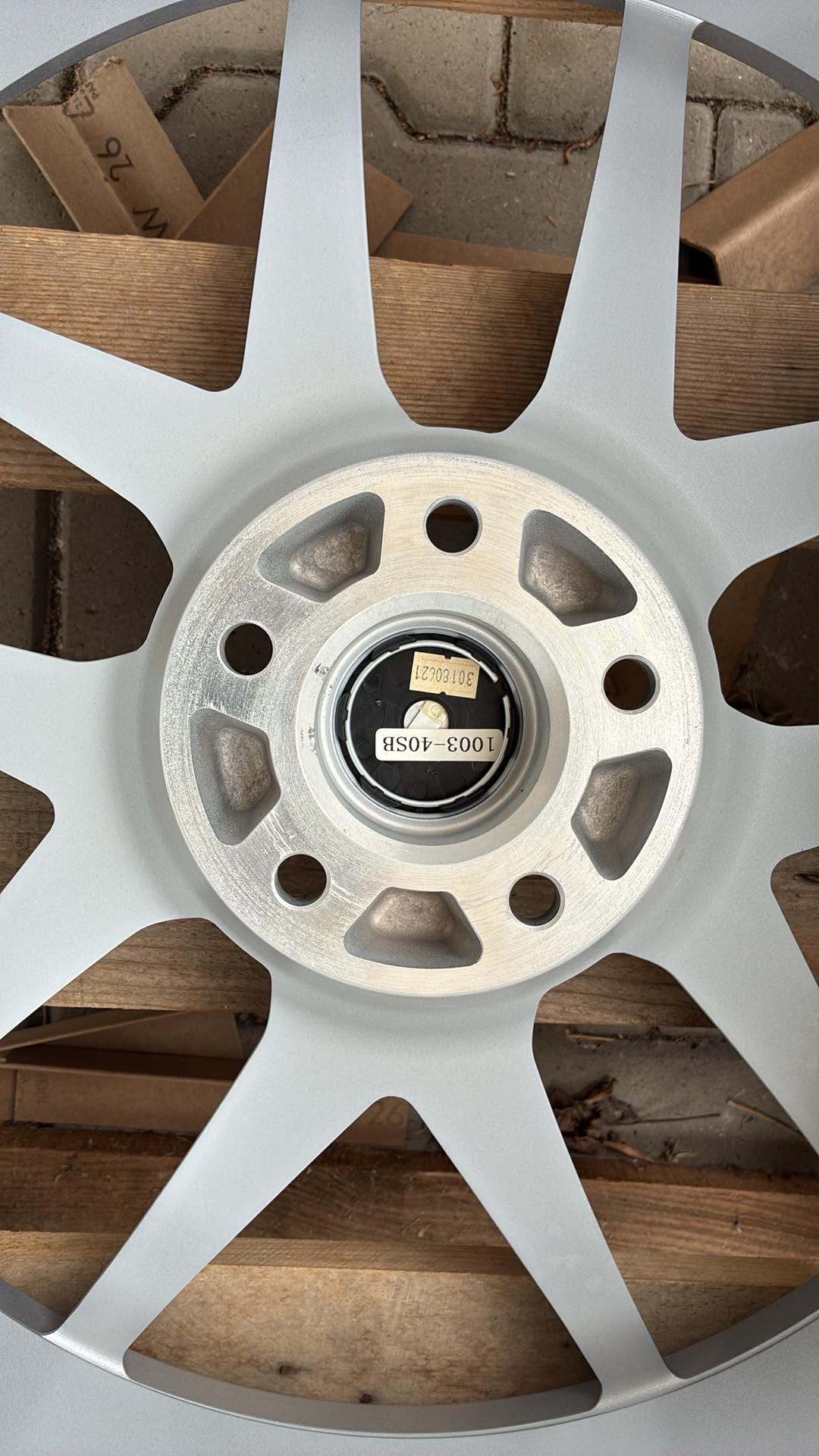

Na našich dvoch fotografiách to vidíme veľmi názorne. Jeden výrobok využíva súvislejšiu kruhovú obrábanú oblasť, druhý výraznejšie segmentované riešenie.

Samotný pohľad na rozsah týchto plôch nám však nestačí na vytvorenie rebríčka „lepšie – horšie“. Hodnotiť musíme funkciu celej navrhnutej konštrukcie.

Čo vlastne drží disk pritlačený k vozidlu?

Tu sa anatómia stredu stretáva s mechanikou upevnenia kolesa.

Skrutky alebo matice sa pri správnom utiahnutí predpínajú a vytvárajú zvieraciu silu, ktorá pritláča koleso k montážnej ploche vozidla. Dosadacia plocha, upevňovacie prvky, ich sedlá a geometria stredu preto fungujú ako jeden systém.

Túto tému už podrobne rozoberáme samostatne – vrátane funkcie stredového otvoru, vymedzovacích krúžkov a rozdielu medzi centrovaním a samotným upevnením kolesa:

Čo vlastne drží disk na náboji? Skrutky, stredový otvor a vymedzovacie krúžky

Prečo zostáva veľa materiálu práve okolo upevňovacích otvorov?

Na oboch našich fotografiách je zaujímavý kontrast.

Medzi niektorými otvormi vidíme výrazné kapsy alebo zapustené oblasti, zatiaľ čo bezprostredné okolie upevňovacích otvorov zostáva súčasťou robustnejšej geometrie stredu.

Nie je to náhodné. Upevňovací otvor nie je iba diera vytvorená v ľubovoľnom mieste disku. Je súčasťou oblasti, cez ktorú upevňovací prvok pôsobí na koleso a v ktorej sa jeho sila prenáša ďalej do štruktúry stredu.

Preto treba otvor, jeho sedlo, okolitý materiál a nadväzujúcu geometriu vnímať ako jeden konštrukčný celok.

Prečo má skrutka alebo matica na disku svoje sedlo?

Upevňovací prvok sa neopiera o koleso ľubovoľnou časťou svojej hlavy alebo matice. Kontakt prebieha cez presne vytvorenú geometriu sedla.

Pri automobilových kolesách sa môžeme stretnúť napríklad s kužeľovými alebo guľovými sedlami podľa konkrétneho systému.

Nie každé vyhĺbenie je odľahčovacia kapsa

Toto je pri čítaní zadnej strany disku veľmi dôležité pravidlo.

Dve priehlbiny môžu na prvý pohľad vyzerať podobne a napriek tomu riešiť úplne rozdielne problémy.

Existujú konštrukcie, pri ktorých kapsa skutočne slúži na odstránenie nepotrebnej hmoty. Patentová dokumentácia však pozná aj vybrania vytvorené preto, aby poskytli priestor pre vystupujúci prvok zostavy náboja alebo brzdy.

Historicky zdokumentovaným príkladom sú pomocné poistné matice používané na pridržanie brzdového kotúča alebo bubna počas montáže vozidla. Keď takýto prvok vystupoval nad okolité rozhranie, zodpovedajúce vybranie v kolese umožnilo, aby funkčná montážna plocha napriek tomu správne dosadla.

Preto by bolo nesprávne označiť každú priehlbinu na zadnej strane disku automaticky za odľahčovaciu kapsu.

Prečo má každý výrobca kapsy trochu iné?

Ani odľahčovacia kapsa nemá jeden univerzálny predpísaný tvar.

Technická dokumentácia opisuje rôzne možné počty, polohy a geometrie takýchto oblastí. Môžu sa nachádzať medzi upevňovacími otvormi, radiálne bližšie alebo ďalej od stredu a môžu mať rozdielny tvar.

Konkrétna geometria závisí od návrhu celého stredu kolesa. Konštruktér musí súčasne zachovať potrebnú nosnú štruktúru, montážne rozhranie a vyrobiteľnosť výsledného tvaru.

Preto aj naše dve fotografie ukazujú odlišné riešenia bez toho, aby jedno z nich bolo možné iba podľa vzhľadu označiť za technicky lepšie.

Do tvaru stredu vstupuje aj spôsob výroby

Výslednú geometriu nemožno úplne oddeliť od technológie, ktorou koleso vzniká.

Konštruktér nemôže navrhnúť iba mechanicky ideálny abstraktný tvar. Geometriu treba zároveň vyrobiť a podľa potreby následne presne opracovať.

Niektoré kapsy môžu vzniknúť už pri základnom tvárnení alebo odlievaní geometrie, iné plochy sa následne obrábajú. Na oboch našich fotografiách sú rozdiely medzi povrchom pôvodnej geometrie a presne obrábanými oblasťami veľmi dobre viditeľné.

Ako spôsob výroby mení možnosti konštruktéra, rozoberáme podrobne v samostatnom technologickom rozcestníku: Technológie výroby diskov.

Prečo stred plynulo prechádza do koreňov lúčov?

Pri jednodielnom hliníkovom kolese nemá veľký zmysel predstavovať si stred ako samostatnú platňu a lúče ako prvky, ktoré boli k nej jednoducho „pripojené“.

Z konštrukčného pohľadu ide o súvislú priestorovú štruktúru:

montážna oblasť → stred kolesa → korene lúčov → lúče → ráfik

Zaťaženie preto musí prechádzať medzi týmito oblasťami. Aj tvar stredu, hrúbka jeho jednotlivých častí a prechody do koreňov lúčov sú súčasťou jednej nosnej geometrie.

To je zároveň dôvod, prečo nemožno odľahčovanie chápať ako jednoduché „vyrežeme všetko, čo zavadzia“. Materiál možno odstrániť iba v rámci navrhnutej a následne overenej konštrukcie.

Prečo sa pri montáži čistí dosadacia plocha náboja?

Anatómia stredu má aj veľmi praktický dôsledok.

Funkčná dosadacia plocha nie je iba geometria na technickom výkrese. Pri montáži musí mať koleso možnosť správne dosadnúť na príslušnú plochu vozidla.

Výrazná korózia, nečistoty alebo iný nežiaduci materiál medzi styčnými plochami môžu brániť správnemu dosadnutiu. Preto patrí kontrola a podľa potreby očistenie montážnych plôch medzi dôležité kroky správnej montáže kolesa.

Čo nám teda zadná strana disku prezrádza?

Oveľa viac, než by sa mohlo zdať.

Spredu vidíme predovšetkým výsledný dizajn. Zo zadnej strany začíname vidieť, ako konštruktér rozdelil funkcie jednotlivým oblastiam stredu.

Časté otázky

Prečo má disk zozadu vyhĺbenia?

Dôvod závisí od konkrétneho vyhĺbenia. Niektoré kapsy sú navrhnuté na zníženie hmotnosti, iné môžu vytvárať potrebný priestor pre inú časť vozidla alebo vyplývať z ďalších požiadaviek konštrukcie. Každé vyhĺbenie preto nemožno automaticky označiť za odľahčovacie.

Načo sú kapsy medzi otvormi skrutiek?

Jedným z doložených riešení sú odľahčovacie kapsy, pri ktorých je medzi upevňovacími otvormi zredukované množstvo materiálu s cieľom znížiť hmotnosť kolesa. Ich konkrétny tvar a poloha závisia od konštrukcie stredu.

Musí celá zadná strana stredu disku dosadať na náboj?

Nie. Koleso potrebuje správne navrhnuté funkčné montážne plochy, ale tie nemusia zaberať celú viditeľnú zadnú plochu stredu. Rozsah a geometria dosadacích oblastí sa môžu medzi jednotlivými konštrukciami výrazne líšiť.

Je väčšia dosadacia plocha automaticky lepšia?

Nie je možné to posúdiť iba podľa jej viditeľnej veľkosti. Rozhodujúca je funkcia celého navrhnutého montážneho rozhrania a konštrukcie kolesa, nie maximálna plocha sama osebe.

Prečo je okolo otvorov skrutiek viac materiálu?

Upevňovacie otvory a ich okolie sú súčasťou mechanického rozhrania, cez ktoré pôsobia upevňovacie prvky a ich sily sa prenášajú do stredu kolesa. Preto nemožno túto oblasť posudzovať rovnako ako priľahlé odľahčené kapsy.
